Breve Resumen
Este video tutorial explica cómo realizar la estructuración de una vivienda de cuatro pisos más una azotea, utilizando tanto el sistema de albañilería confinada como el sistema aporticado. Se discuten los criterios para ubicar las columnas, la importancia de la colaboración entre el ingeniero civil y el arquitecto, y cómo abordar los desafíos que surgen al integrar la estructura con el diseño arquitectónico. El video también aborda la importancia de la rigidez en edificaciones rectangulares y cómo orientar las columnas para mejorar la estabilidad.
- Se enfoca en la estructuración de una vivienda de cuatro pisos más azotea.
- Destaca la colaboración crucial entre el ingeniero civil y el arquitecto.
- Aborda desafíos comunes al integrar estructura y diseño arquitectónico.
- Explica la importancia de la rigidez en edificaciones rectangulares.
Introducción
El video presenta un tutorial sobre la estructuración de una vivienda de cuatro pisos más una azotea. El autor explica que utilizará un plano arquitectónico existente para mostrar cómo ubicar las columnas y aplicar criterios de estructuración basados en su experiencia profesional. Inicialmente, la estructura estaba proyectada para albañilería confinada, pero el autor mostrará cómo adaptarla a un sistema aporticado, que se basa en un conjunto de vigas y columnas que forman un pórtico.
Preparación del Plano Arquitectónico
El primer paso es hacer una copia del plano arquitectónico para evitar daños al original durante el proceso de estructuración. Luego, se eliminan las cotas del plano para tener un espacio de trabajo más limpio y evitar confusiones. El autor convierte el plano en un bloque para facilitar la manipulación y evitar distorsiones accidentales.
Definición de Ejes y Ubicación Inicial de Columnas

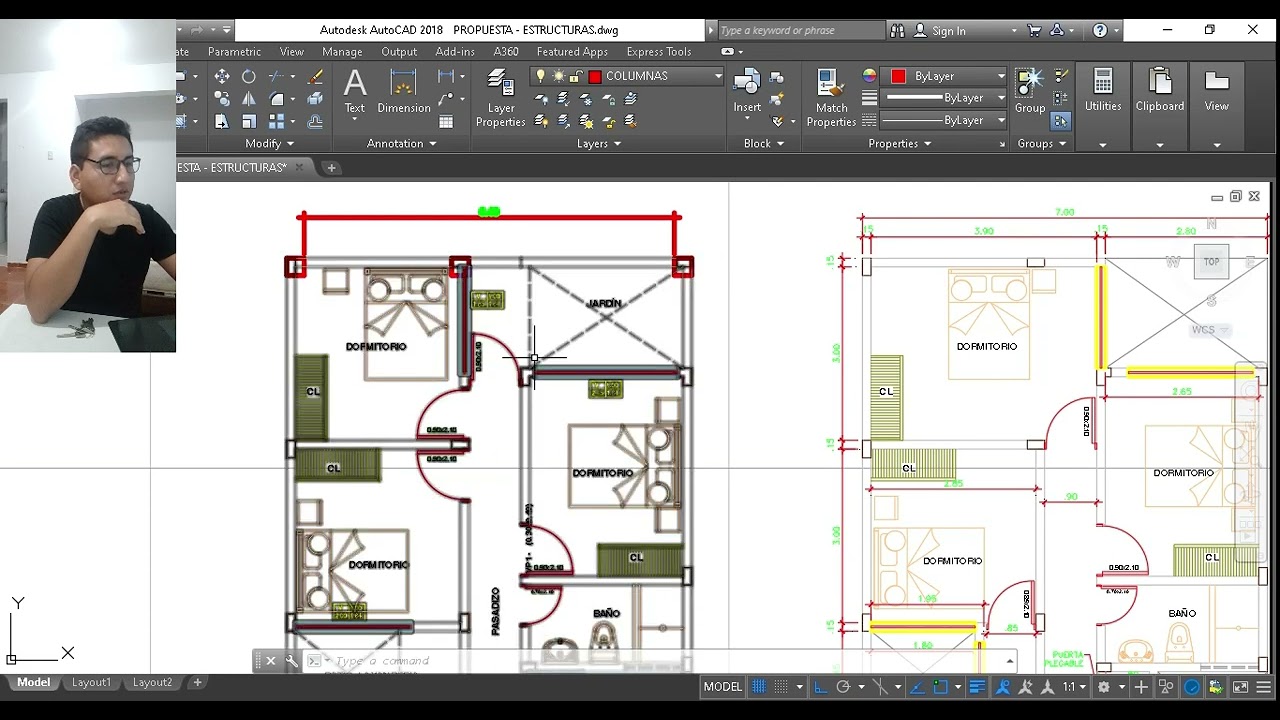

El autor explica que no hay un manual único para la estructuración, sino que cada ingeniero civil tiene su propio criterio. En este caso, el autor comienza definiendo los ejes donde se ubicarán las columnas y vigas. Inicialmente, se coloca una columna de referencia de 30x30 cm en una esquina para usarla como guía visual. Luego, se proyectan columnas en las esquinas del plano. Se discute la necesidad de una columna central debido a la longitud del espacio (6.4 metros), pero se aclara que las dimensiones de 30x30 son solo una referencia inicial.
Consideraciones Arquitectónicas y Ubicación de Columnas
Se analiza la posibilidad de eliminar una columna ubicada cerca de un tragaluz o jardín debido a que no soporta mucha carga. Se evalúa la separación entre columnas (2.55 y 3.55 metros) y se considera la posibilidad de ubicar una columna en el centro para lograr separaciones iguales. Sin embargo, se decide no hacerlo debido a que la columna quedaría muy expuesta y afectaría la estética del espacio arquitectónico. En cambio, se opta por alinear la columna con un muro existente para disimular su presencia.
Rigidez en Edificaciones Rectangulares
Se explica que la mayoría de las viviendas tienen forma rectangular, lo que implica que la rigidez se concentra en la parte más larga de la edificación, mientras que la parte más corta es menos rígida. Para compensar esto, se recomienda orientar las columnas de manera que rigidicen el extremo más corto de la vivienda. Aunque no es incorrecto colocar las columnas longitudinalmente al eje más largo, es preferible orientarlas hacia el eje más corto para mejorar la estabilidad general.
Desafíos y Soluciones en la Ubicación de Columnas
Se menciona que a veces no es posible orientar las columnas en el eje más corto debido a interferencias con elementos arquitectónicos, como camas. En tales casos, se deben buscar soluciones alternativas. Se destaca la importancia de no criticar una estructura sin haber realizado un análisis completo y consultado con el ingeniero proyectista.
Vigas y Continuidad Estructural
Se discute el problema de proyectar vigas que atraviesen ambientes principales, como dormitorios o cocinas, lo cual puede ser antiestético y generar conflictos con el arquitecto. Se exploran soluciones como buscar alternativas para que la viga pase recta o modificar la estructuración. Se advierte sobre los problemas de discontinuidad en las vigas y la necesidad de asegurar que los elementos estructurales sean suficientemente rígidos para evitar torsiones.
Placas como Elementos de Rigidez
Se presenta la opción de convertir una columna en una placa para aumentar la rigidez sin interferir demasiado con la arquitectura. Se evalúa la dimensión de la placa (30 cm x 1 metro) y su impacto en el diseño. Se analiza cómo la placa se proyecta en los niveles superiores y se consideran ajustes para minimizar la distorsión del espacio, como reducir el tamaño de la placa o modificar elementos arquitectónicos menores (como una mocheta).
Colaboración con el Arquitecto y Ajustes Finales
Se enfatiza la importancia de comunicar y consultar con el arquitecto sobre cualquier modificación estructural que afecte el diseño. Se mencionan ejemplos de cómo se puede mover una placa para evitar interrumpir espacios confinados o cómo se pueden hacer ajustes menores en la arquitectura para acomodar la estructura. Se reitera que la estructuración es un proceso iterativo que requiere la colaboración continua entre el ingeniero y el arquitecto.
Revisión de la Estructuración en los Diferentes Pisos
Se revisa cómo las columnas proyectadas se integran en los diferentes pisos de la edificación. Se destaca la ventaja de tener planos con una distribución similar en todos los pisos, lo que facilita la estructuración. Se identifican pequeños puntos de interferencia (como una columna que interfiere con una mesa en la cocina) y se discute la necesidad de consultarlos con el arquitecto. Se reitera que el objetivo es lograr un equilibrio entre la estructura y la arquitectura, minimizando las distorsiones.
Próximos Pasos
Se anuncia que en el próximo video se continuará con la estructuración, ajustando las dimensiones de las columnas, trazando las vigas y añadiendo placas adicionales si es necesario. Se resume que este primer video se centró en definir los ejes y proyectar las posibles ubicaciones de las columnas, demostrando que es posible lograr una buena integración entre la estructura y la arquitectura.
