Breve Resumen
Este video explica cómo crear un plano de losa de vigueta y bovedilla, destacando la importancia de entender su función estructural unidireccional. Se describen los componentes principales (viguetas, bovedillas, malla electrosoldada y capa de compresión), los tipos de viguetas (alma abierta y alma cerrada) y cómo se distribuyen las cargas a los muros. Además, se detalla el proceso para dibujar un plano, incluyendo la ubicación de viguetas, dimensiones, vigas, puntales y cargadores, utilizando un plano arquitectónico de ejemplo.
- Componentes de la losa de vigueta y bovedilla: viguetas, bovedillas, malla electrosoldada y capa de compresión.
- Tipos de viguetas: alma abierta (más ligera y fácil de montar) y alma cerrada (mayor resistencia).
- Proceso para dibujar un plano: identificar muros de carga, distribuir viguetas, dimensionar elementos y ubicar puntales y cargadores.
Introducción a la Losa de Vigueta y Bovedilla
Se explica que la losa de vigueta y bovedilla es un elemento estructural que trabaja en una dirección, apoyándose en dos muros de carga, ya sea horizontal o verticalmente. Los componentes principales son las viguetas, que soportan la carga, las bovedillas, que aligeran la losa, la malla electrosoldada y una capa de compresión de concreto que une todo el sistema.
Tipos de Viguetas: Alma Abierta vs. Alma Cerrada
Se describen dos tipos de viguetas: de alma abierta y de alma cerrada. La vigueta de alma abierta tiene una armadura sencilla y se deja expuesta para unificarla con la capa de compresión. La vigueta de alma cerrada contiene varillas pretensadas en su interior, lo que supuestamente le da mayor resistencia. La vigueta de alma abierta es más ligera y fácil de montar, mientras que la de alma cerrada es más pesada y difícil de instalar.
Funcionamiento y Distribución de Cargas
Las viguetas deben apoyarse en dos extremos, ya sean muros o trabes. La losa de vigueta y bovedilla es una losa aligerada unidireccional, donde las viguetas transmiten la carga a los muros, que son los que realmente soportan el peso. Si una vigueta no se apoya en un muro, ese muro no actúa como cargador y podría incluso eliminarse.
Elementos a Señalar en el Plano de Losa
En el plano de losa de vigueta y bovedilla, se deben indicar las viguetas, sus dimensiones, las vigas (si las hay), los puntales y los cargadores. Los puntales y cargadores son soportes temporales que se colocan durante la construcción. Se recomienda dibujar una polilínea alrededor del área de la losa para delimitar la zona de trabajo. El plano debe incluir también elementos arquitectónicos como muros, puertas, ventanas y columnas.
Ejemplo Práctico: Creación del Plano

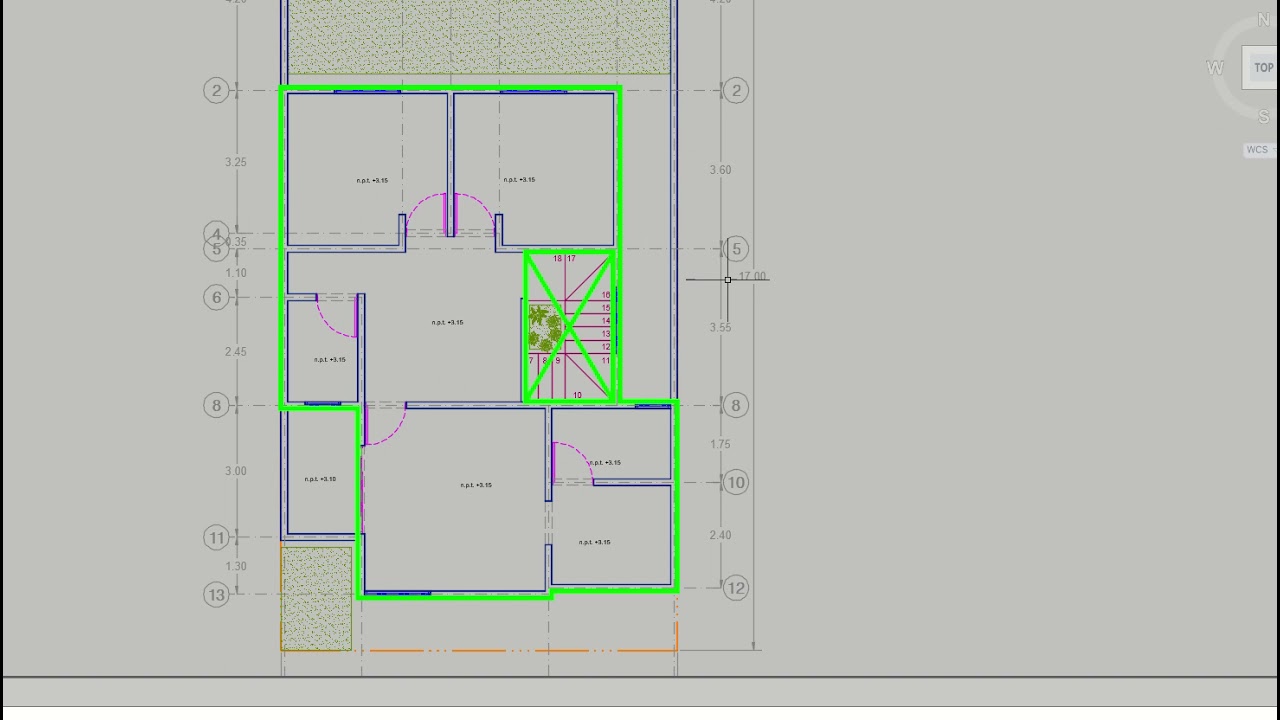

Se utiliza un plano arquitectónico de una casa de dos plantas como ejemplo. Se trabaja en la planta alta, apagando las capas de muebles y dejando solo muros, puertas, ventanas, líneas de proyección y niveles. Se dibuja una polilínea alrededor del área donde se colocará la losa, excluyendo balcones o áreas sin techar.
Restricciones y Modulación de Viguetas
Se establece una restricción de que las viguetas no deben tener más de 6 metros de largo, ya que losas más largas se vuelven más caras debido al mayor espesor requerido. Se determina el claro más corto entre ejes para colocar las viguetas. Se dibuja un rectángulo de 12 cm de ancho (el ancho de la vigueta) y se separa 55 cm para la bovedilla.
Distribución de Viguetas y Bovedillas
Se copian y pegan las viguetas a una distancia de 55 cm, que es el ancho de la bovedilla. No importa si la última sección es menor, se puede rellenar con concreto o cortar la bovedilla. Se continúa con otros espacios, eligiendo siempre el claro más corto para la dirección de las viguetas.
Dimensionamiento de Viguetas
Se coloca un texto en medio de cada vigueta indicando su longitud, medida de eje a eje de los muros. Se copian y pegan las dimensiones a todas las viguetas de la misma longitud.
Señalización de Vigas y Columnas
Se explica que si no hay muros para sostener las viguetas, se deben agregar vigas apoyadas en columnas. Se muestra cómo agregar columnas y vigas en el plano, indicando sus nombres (V1, C1) y dimensiones. Se presenta una opción alternativa para evitar una viga cambiando la dirección de las viguetas.
Ubicación de Puntales y Cargadores
Se explica cómo ubicar los puntales y cargadores, que son soportes temporales durante la construcción. Si el claro es menor de 3 metros, se coloca una fila de puntales en el medio. Si está entre 3 y 5 metros, se divide el espacio en tres partes y se colocan dos filas de puntales. Si es mayor de 5 metros y menor de 6, se divide en cuatro partes y se colocan tres filas. Los cargadores se representan con rectángulos centrados en las viguetas.
Contenido General del Plano y Conclusiones
Se recuerda que el plano debe incluir muros, ventanas, puertas, líneas de proyección, niveles, viguetas con sus dimensiones, cargadores, puntales, vigas con sus dimensiones y columnas con sus nombres. Se destaca que el plano permite identificar qué muros son de carga y cuáles no, lo que puede influir en futuras modificaciones del diseño. El plano final debe presentarse en un formato adecuado, como un sello de doble carta.
