Ringkasan Singkat
Video ini membahas tentang rangkaian listrik dinamis, khususnya jenis-jenis rangkaian hambatan yaitu seri dan paralel. Dijelaskan perbedaan antara keduanya, persamaan-persamaan yang berlaku pada masing-masing rangkaian, serta contoh soal untuk memperjelas pemahaman.
- Rangkaian seri: hambatan disusun berjejer pada satu jalur.
- Rangkaian paralel: hambatan tidak berada pada satu jalur, dipisahkan oleh titik percabangan.
- Persamaan pada rangkaian seri dan paralel terkait arus listrik, tegangan, dan hambatan total.
- Contoh soal mencakup perhitungan hambatan total, arus listrik, dan tegangan pada masing-masing hambatan.
Pendahuluan
Video ini merupakan bagian dari pembelajaran IPA kelas 9 yang membahas tentang listrik dinamis. Materi ini mencakup arus listrik, penghantar listrik, rangkaian listrik, daya dan energi listrik, biaya listrik, dan pembangkit listrik. Video ini fokus pada rangkaian listrik, khususnya jenis-jenis rangkaian hambatan.

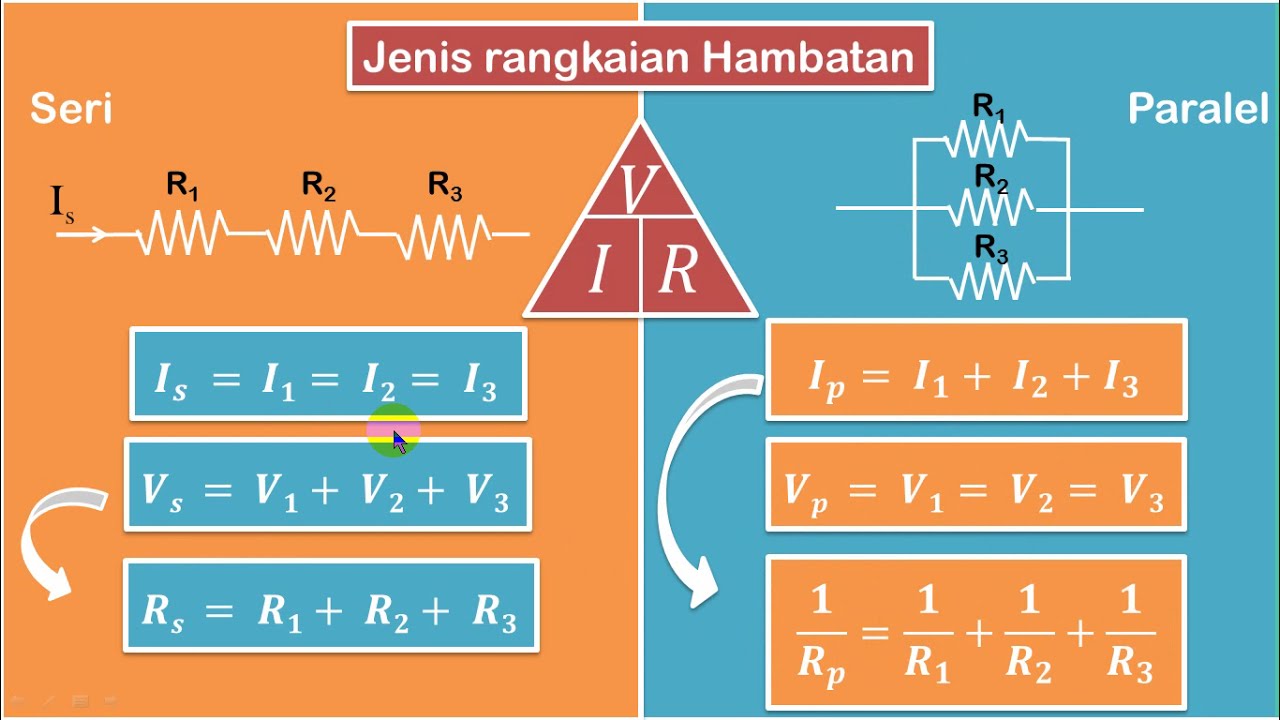

Rangkaian Seri dan Paralel
Rangkaian seri adalah rangkaian hambatan yang disusun secara berjejer pada satu jalur, sambung-menyambung. Sementara itu, rangkaian paralel adalah rangkaian hambatan yang tidak berada pada satu jalur, tetapi dipisahkan oleh titik percabangan. Arus listrik pada rangkaian seri memiliki nilai yang sama di setiap hambatan (I = I1 = I2 = I3), sedangkan tegangan total pada rangkaian seri adalah jumlah tegangan pada setiap hambatan (Vs = V1 + V2 + V3). Hambatan total pada rangkaian seri adalah jumlah seluruh hambatannya (Rs = R1 + R2 + R3).
Persamaan pada Rangkaian Paralel
Pada rangkaian paralel, arus yang masuk ke dalam rangkaian (Ip) akan terbagi-bagi di setiap percabangan (Ip = I1 + I2 + I3). Tegangan pada rangkaian paralel memiliki nilai yang sama (Vp = V1 = V2 = V3). Untuk mencari hambatan total pada rangkaian paralel, digunakan persamaan 1/Rp = 1/R1 + 1/R2 + 1/R3.
Contoh Soal Rangkaian Seri
Contoh soal pertama membahas rangkaian seri dengan baterai 12 volt yang dihubungkan ke dua buah hambatan (4 Ohm dan 2 Ohm). Ditanyakan hambatan total, nilai arus listrik, serta arus dan tegangan pada masing-masing hambatan. Hambatan total dihitung dengan menjumlahkan kedua hambatan (4 Ohm + 2 Ohm = 6 Ohm). Arus listrik dihitung dengan menggunakan hukum Ohm (I = V/R), yaitu 12 volt / 6 Ohm = 2 Ampere. Arus pada masing-masing hambatan sama dengan arus total (2 Ampere), sedangkan tegangan pada masing-masing hambatan dihitung dengan V = I * R (V1 = 2A * 4 Ohm = 8 volt, V2 = 2A * 2 Ohm = 4 volt).
Contoh Soal Rangkaian Paralel
Contoh soal kedua membahas rangkaian paralel dengan baterai 12 volt yang dihubungkan ke dua buah hambatan (6 Ohm dan 2 Ohm). Ditanyakan hambatan total, nilai arus listrik, serta arus dan tegangan pada masing-masing hambatan. Hambatan total dihitung dengan menggunakan persamaan 1/Rp = 1/R1 + 1/R2, sehingga didapatkan Rp = 3/2 Ohm. Arus listrik dihitung dengan menggunakan hukum Ohm (I = V/R), yaitu 12 volt / (3/2) Ohm = 8 Ampere. Tegangan pada masing-masing hambatan sama dengan tegangan total (12 volt), sedangkan arus pada masing-masing hambatan dihitung dengan I = V/R (I1 = 12V / 6 Ohm = 2 Ampere, I2 = 12V / 2 Ohm = 6 Ampere).
Contoh Soal Rangkaian Campuran
Contoh soal ketiga membahas rangkaian campuran yang terdiri dari rangkaian paralel (9 Ohm dan 6 Ohm) yang kemudian dirangkai seri dengan hambatan lain (2,4 Ohm). Untuk menghitung hambatan total, pertama-tama hitung hambatan total pada rangkaian paralel (Rp = 3,6 Ohm), kemudian jumlahkan dengan hambatan yang dirangkai seri (2,4 Ohm + 3,6 Ohm = 6 Ohm). Arus total dihitung dengan menggunakan hukum Ohm (I = V/R), yaitu 12 volt / 6 Ohm = 2 Ampere. Arus pada hambatan 2,4 Ohm sama dengan arus total (2 Ampere), sedangkan tegangan pada hambatan ini dihitung dengan V = I * R (V = 2A * 2,4 Ohm = 4,8 volt).
Mencari Arus dan Tegangan pada Rangkaian Paralel (Lanjutan)
Untuk mencari arus dan tegangan pada masing-masing hambatan pada rangkaian paralel, digunakan persamaan pada rangkaian paralel (Vp = V2 = V3). Dengan menggunakan persamaan IP * Rp = I2 * R2 atau IP * Rp = I3 * R3, dapat dihitung nilai arus pada masing-masing hambatan (I2 = 0,8 Ampere, I3 = 1,2 Ampere). Tegangan pada masing-masing hambatan dihitung dengan V = I * R (V2 = 0,8A * 9 Ohm = 7,2 volt, V3 = 1,2A * 6 Ohm = 7,2 volt).
Penutup
Video ini akan dilanjutkan dengan video khusus yang membahas soal-soal berkaitan dengan rangkaian hambatan.
